Циклоны ОЭКДМ улавливание древесных отходов в системах аспирации деревообрабатывающих цехов

ЦИКЛОНЫ ОЭКДМ .Улавливание древесных отходов в системах аспирации деревообрабатывающих цехов при небольшом содержании древесно-шлифовальных пылей.
Циклоны ОЭКДМ предназначены для систем пневмотранспорта измельченной древесины с низким содержанием пыли: щепа, дробленка, кора, витая стружка, сырая стружка, сырые опилки. Основной недостаток низкая эффективность при работе на пыли. Работают только на нагнетания.
Циклоны ОЭКДМ имеют более высокий коэффициент очистки вследствие более совершенных конструктивных форм. Остаточная запыленность воздуха после этих циклонов, установленных на нагнетательных линиях, составляет: для стружек и опилок 10-30 мг/м3, для древесной пыли от шлифовальных станков 90-100 мг/м3. Коэффициент местного сопротивления - 5.
Накопление древесных отходов в конической части циклонов резко снижает коэффициент очистки. Поэтому каждый циклон необходимо герметично соединять с емким бункером.
Вместимость бункеров под циклоны рассчитывают обычно на суточное накопление отходов (от 5 до 35 м3).
Циклоны изготавливаются правого и левого исполнения.

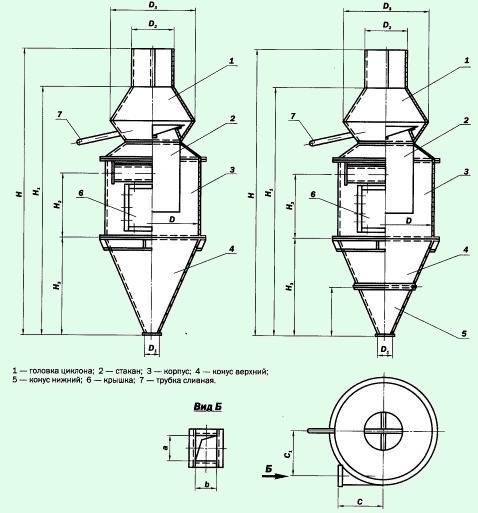

В конструкции циклона предусмотрена трубка слива влаги, попадающей в выхлопную трубу во время дождей.При наличии объёмного бункера используются как место складирования опилок за рабочую смену деревообрабатывающего цеха или как склад для собственной котельной предприятия. Степень очистки воздуха в циклонах ОЭКДМ (К) при работе на стружке и опилках составляет 88% - 95%, с увеличением размера циклона степень очистки уменьшается. Оптимальная скорость входа воздуха в циклон ОЭКДМ составляет 14 - 18 м/сек. Концентрация пыли в очищаемом газе неограничена.

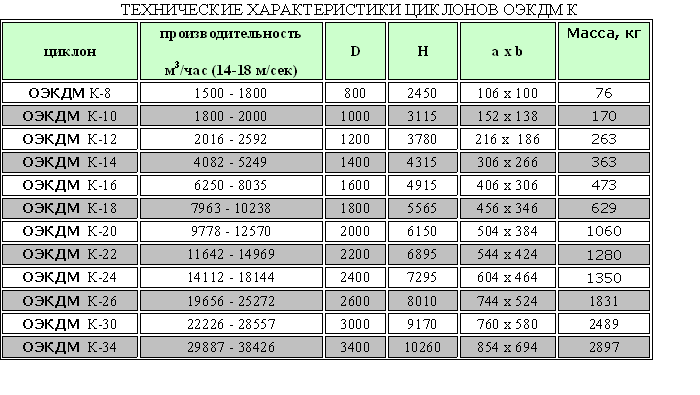

Пример условного обозначения циклона-разгрузителя типа ОЭКДМ К:
ОЭКДМ К 16-01
К - условное обозначение циклона типа Клайпедского ОЭКДМ;
16 - номер циклона - число, обозначающее диаметр корпуса циклона;
01 - правое исполнение (указывается только при заказе).
К 16 - циклон-разгрузитель типа К левого исполнения.
