Техпластина ТМКЩ,МБС, АМС резинотканевая ГОСТ 7338-90,Восток промоборудование

Предназначены для изготовления резинотехнических изделий, служащих для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок, настилов и других уплотнительных соединений
Техпластины ТМКЩ, МБС, АМС в зависимости от назначения, конструкции и способа изготовления выпускают следующих

классов:
            класс 1:
пластина ТМКЩ, МБС, АМС толщиной от 1 до 20 мм предназначенная для изготовления резино- технических изделий, служащих для плотнения узлов, работающих под давлением выше 0.1 МПА (1 кг/см2);
              класс 2:
пластина ТМКЩ, МБС, АМС толщиной от 1 до 60 мм предназначенная для изготовления резино-технических изделий, служащих для уплотнения узлов, работающих под давлением до 0.1 МПА (1 кг/см2), для предотвращения трения между металлическими поверхностями, а также для восприятия одиночных ударных нагрузок или в качестве подкладок, настилов.

видов:
           Ф- формовые пластины ТМКЩ, МБС, АМС:
изготовляемые методом вулканизации в пресс-формах на вулканизационных прессах, толщина от 3 до 80мм., размер 250*500мм, 500*500мм, 720*720мм.
            Н- неформовые (рулонные пластин ТМКЩ,МБС, АМС:
изготавливаемые посредством выдавливания резиновой смеси через фильеры с последующей вулканизацией без форм в котлах, а также на вулканизаторах непрерывного действия, толщина от 1 до 20 мм., ширина 800, 1200 мм., длина от 1200 мм.

типов:
        тип I:      резиновая техпластина (марки ТМКЩ, МБС, АМС);
          тип II:    резинотканевая пластина, с одним или несколькими тканевыми слоями (на каждые 2мм. пластины должно быть не более одного тканевого слоя). только пластины марки ТМКЩ-С, ТМКЩ-С1

По степени твердости ТМКЩ, МБС, АМС: выпускается пластины
М(М1)- мягкая: (твердость по ШОРу 35-50 единиц);
С(С1)- средняя: (твердость по ШОРу 55-65 единиц);
Т- повышенная: (твердость по ШОРу 70-80 единиц).

      Пластина 1Ф-I-ТМКЩ-С-3 ГОСТ 7338-90 : Условное обозначение техпластины ТМКЩ содержит
   Пластина-- наименование изделия,
   1--указание класса,
   Ф-вида (формовочная, неформовочная)
   1-- типа техпластины,
   ТМКЩ--марку,
   С-- степень твердости,
   0-- количество тканевых прокладок (для техпластины ТМКЩ типа II),
   3-- указание толщины пластины
   ГОСТ-- и обозначение Государственного Стандарта ГОСТ 7338-90.

                             Примеры условного обозначения
Пластина 2 Н - I - ТМКЩ - С - 3 ГОСТ 7338-90, где:              Пластина 2 Н -II - ТМКЩ - С - 1 х 2 ГОСТ 7338-90, где:
2 - класс;                                                                                2-класс;
Н - неформовая (вид);                                                             Н-неформованая(вид)
I - тип (резиновая);                                                                II-тип (резинотканевый)
ТМКЩ - марка (тепломорозокислотощелочестойкая);              ТМКЩ - марка (тепломорозокислотощелочестойкая);
С - степень твердости (С- средняя);                                         С - степень твердости (С- средняя);
3 - толщина (мм).                                                                    1 - кол-во тканевых прокладок;
                                                                                                2 - толщина (мм).

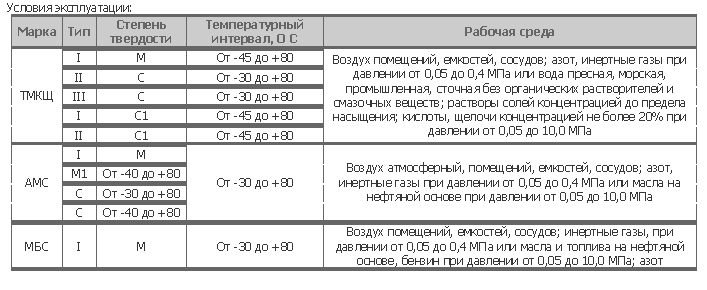

Рабочая среда ТМКЩ пластин: Воздух помещений, емкостей, сосудов; азот, инертные газы при давлении от 0.05 до 0.4 МПа или вода пресная, морская, промышленная, сточная без органических растворителей и смазочных веществ; раствор солей с концентрацией до предела насыщения; кислоты, щелочи с концентрацией не более 20% при давлении от 0.05 до 10.0 МПа. Температура от -45°С до +80°С.

Техпластина МБС
Пластина неформовая резинотканевая (тип II) и резиновая (тип I) маслобензостойкая (МБС) (ГОСТ 7338-90).
Марка МБС. Условия эксплуатации Воздух помещений, емкостей, сосудов; Инертные газы при давлении от 0,05 до 0,4 МПа; масла, топлива на нефтяной основе, бензин при давлении от 0,05 до 10 МПа; азот. Температура эксплуатации От минус 30 С До плюс 80 С
Область применения техпластин МБС: техпластина МБС предназначена для изготовления резинотехнических изделий, служащих для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, для восприятия одиночных ударных нагрузок, а также в качестве прокладок, настилов и других не уплотнительных соединений.

Рабочая среда техпластин МБС: Воздух помещений, емкостей, сосудов; инертные газы при давлении от 0.05 до 0.4 МПа или масла, топлива на нефтяной основе, бензин при давлении от 0.05 до 10.0 МПа; азот. Температура от -30°С до +80°С.

Марка АМС. Условия эксплуатации Атмосферный воздух помещений, емкостей и сосудов, азот, инертные газы при давлении от 0,05 до 0,4 МПа или масла и топлива на нефтяной основе при давлении от 0,05 до 10,0 МПа (трансформаторные). Температура эксплуатации От минус 40 С До плюс 80 С

Техпластина для уплотнения вакуумных систем ТУ 38 105 116 - 81       (ВАКУУМНАЯ)
Предназначена для работы в неподвижных соединениях вакуумных систем, применяемых в различных вакуумных установках, изготавливается неформовым способом (рулон) толщиной от 1 до 6 мм или формовым способом, толщиной до 40 мм. Пластины вакуумные изготовляются из резин светлых тонов. Температура эксплуатации от -8 до +70 О С. Допускается кратковременное применение уплотнительных прокладок из пластины при температуре от -45 до +80 О С.
      Рабочая среда: воздух, пыль, брызги воды
   Толщина: от 1,0 до 30,0 мм
   Ширина: от 700 до 1000 мм
   Длина: от 1800 до 2000 мм

Неформовая (рулонная), толщина до 12 мм, ширина 750 мм, длина не менее 1500 мм; формовая, толщина от 1 до 40 мм, размеры 500*500, 1000*1000 мм.

Техпластина резиновая ПИЩЕВАЯ, ГОСТ 17133-83 (контактирует с пищевыми продуктами)
Предназначены для изготовления уплотнителей неподвижных соединений и других изделий, контактирующих с различными пищевыми продуктами при давлении до 0.6 МПа и температуре t° от -30°С до +100°С. Поставляется в рулонах толщиной от 1 мм до 10 мм, 3-го и 4-го типов, средней твердости.

Рабочая среда
Тип 1 - молоко, сливки, молочные продукты, мясо, рыба.
Тип 3 - фрукты, овощи, фруктовые и овощные соки, пюре
и консервы, пиво, дрожжевая суспензия, питьевая вода,
газированная вода, минеральная вода, квас, сахарные
сиропы и другие безалкагольные напитки;
Тип 4 - вина, водки, коньяки и другие алкогольные напитки.
Тип 5 - рыбные, масляные, овощные консервы, соленые мясные
и рыбные продукты, овощи и грибы маринованные и квашеные (соленые).
Температура эксплуатации: от -30 до +70 О С

Техпластины губчатые ТУ 2535-015-05768013-97
Применяются для уплотнения различных видов соединений. Работоспособны при t от минус 45 °С до плюс 70 °С.
Выпускается размерами не менее 200 не более 500 мм, толщиной от 8 до 34 мм, кажущаяся плотность от 250 до 800 кг/м3.
Характеристика и свойства: пористый материал на основе твёрдых каучуков или латексов, обладающих тепло- и звукоизоляционными и герметизирующими свойствами

Применение: уплотнение разъёмных соединений; для амортизации и виброизоляции в приборостроительной и машиностроительной отраслях; изготовление деталей вырубным способом; уплотняющая звукоизолирующая прокладка на металлические листы и каркасы на звукоизолирующих капотах дизелей; прокладка в упаковочной таре; изготовление спинок для сидений; электроизоляционная прокладка в стиральных машинах; уплотняющая прокладка в замках кассет для крепления кабельных трасс; уплотнение дверей в станциях управления.

Техпластины пористые ТУ 38 105 867-90 ИЛИ 38 305 134-99
Применяются для изготовления деталей вырубным способом, предназначенных для использования в качестве амортизаторов и для уплотнения различного вида соединений. Условия эксплуатации Рабочая среда -воздух, пыль, брызги воды. Температура эксплуатации от минус 50°С до плюс 70°С. Не допускается контакт со смазочными материалами, маслами, керосином, бензином и другими подобными веществами, а также с кислотами, щелочами, газами.
Пористая резиновая пластина не предназначена для работы в контакте с пищевыми продуктами и нефтепродуктами.

- формовые пластины, методом вулканизации в пресс-формах на вулканизационных прессах , размер 500х500 мм, 700х700 мм, толщиной от 3 до 75 мм (свыше 12 мм в склееном виде)
- неформовые (рулонные) пластины, изготавливаемые посредством выдавливания резиновой смеси через фильеры с последующей вулканизацией без форм в котлах , а также на вулканизаторах непрерывного действия, размер ширина 800 - 1200 мм., длина от 1200 мм , I группа толщиной от 5 до 75 мм (свыше 20 мм в склееном виде), II группа от 3 до 12 мм.
Гарантийный срок хранения - 10 лет со дня изготовления

Трансформаторная пластина, ГОСТ 12855-77
Пластина трансформаторная типа УМ (универсальная маслотепломорозостойкая) предназначена для изготовления различных неподвижных уплотнений в трансформаторных и электротехнических устройствах. Рабочая среда: масло трансформаторное; температура рабочей среды от - 45 до 100 °С

Пластина резиновая силиконовая, ТУ У6 00152135.057-98
Пластина резиновая силиконовая используется для изготовления изделий, служащих для уплотнения неподвижных соединений, предотвращения трения между металлическими поверхностями, в качестве прокладок, подложки под термоножи и др. нагревательные элементы, в мембранно-вакуумных прессах, в том числе горячих, типа: Orma, ItalMaccine и др., а также как электроизоляционная и термостойкая пластина.

Пример: 250х250х3 СИЛИКОН - пластина резиновая силиконовая размером 250х250 мм, толщиной 3 мм.
Отличительной особенностью изделий на основе силиконовых каучуков является высокая тепломорозостойкость, стойкость к действию кислорода, озона, солнечного света, воды, электрического поля, нетоксичность, инертность к физиологическим жидкостям. Выпускается пластина формовая толщиной от 2 до 50 мм, белого цвета или других по желанию заказчика (красного, зеленого, желтого, синего и коричневого цветов).

Техпластины резиновые для авиационной техники по ТУ 38 105 1959 - 90
Предназначены для изготовления из них деталей путем вырезки или вырубки. Детали предназначены для уплотнения неподвижных соединений различных систем авиационной техники, а так же для изоляции узлов от воздействия пыли, света, влаги, тепла.
Условия эксплуатации:
