Циклоны ГИПРОДРЕВА для грубой и средней очистки воздуха от древесных отходов

Циклоны Гипродрева применяются для грубой и средней очистки воздуха от древесных отходов, опилок, стружки и пыли.(размером более 40-60мкм)
Применяются пр дифиците электроэнергии, когда степень очистки воздуха в циклоне данного типа соответствует предъявляемым требованием
Конструкция циклона состоит из корпуса с крышкой и входным патрубком, конуса и выхлопной трубы.
Очистка воздуха от пыли осуществляется под действием центробежных сил.

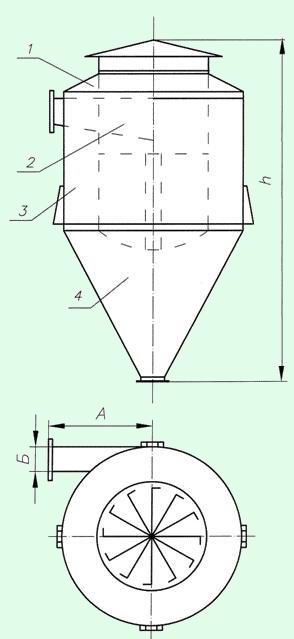

1 - Крышка корпуса; 2 - Выхлопная труба; 3 - Корпус; 4 - Конус;
При присоединении к циклону двух или трех воздуховодов входной патрубок делится распределительными перегородками пропорционально площадям живых сечений.
Циклоны могут изготавливаться как правого, так и левого исполнения. У циклонов правого исполнения движение воздуха, при взгляде на циклон с верху, происходит по часовой стрелки, у циклонов левого исполнения - против часовой стрелки.
На рисунке изображен циклон правого исполнения.
При установки циклона следует предусмотреть его заземление.
В связи с большими габаритами в плане, значительной металлоемкостью и низкой эффективности не рекомендованы к применению.
