Циклон СКД-ЦН-33 спирально-длинноконический, для улавливания твердых частиц после реакторов(технологический газ)

Циклон СДК-ЦН-33 - циклон спирально-длинноконический НИИОГАЗа.

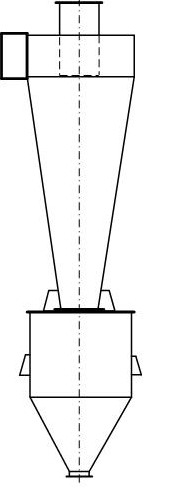

Предназначен для улавливания твердых частиц после реакторов (технологический газ) и вспомогательных систем (пневмотранспорт, аспирация, пневмоуборка) производства технического углерода. Выпускается в одиночном исполнении может комплектоваться затвором для выгрузки пыли, раскручивателем-улиткой на выходе.При равных производительностях с цилиндрическими отличаются от последних большими габаритными размерами и поэтому обычно не применяются в групповом исполнении.Конические циклоны характеризуются более удлиненной конической частью и спиральным входным патрубком.Циклоны СК-ЦН-34М применяют для улавливания пылей, обладающих высокой абразивностью частиц или их высокой слипаемостью. Однако потери давления в этих циклонах примерно в 2 раза больше, чем в циклонах СДК-ЦН-33, СК-ЦН-34.Конические циклоны обеспечивают наибольшую эффективность пылеулавливания.Циклоны изготавливаются как для «правого», так и для «левого» вращения газового потока.«Правым» принято называть вращение газового потока в циклоне по часовой стрелки, если смотреть со стороны выхлопной трубы, «левым» - вращение против часовой стрелки.
