Циклоны СИОТ для удаления пыли в разных отраслях промышленности

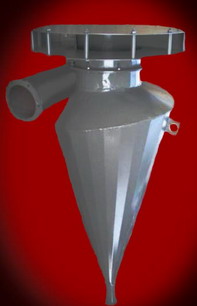

Сухие циклоны СИОТ
предназначены для грубой и средней очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива) от сухой не слипающейся не волокнистой пыли а также аспирационного воздуха в различных отраслях промышленности. Их можно использовать в частности, для очистки воздуха от известковой пыли на сахарных заводах и в крахмало-паточной промышленности. При этом запылённость газового потока не должна превышать 300 г/м³.
           В зависимости от требований предъявляемых к очистке газов, а также от свойств и дисперсного состава пыли, сухие циклоны могут применяться самостоятельно или в качестве аппаратов предварительной (первой и второй) ступеней очистки.
           Конструкция циклона СИОТ характеризуется отсутствием цилиндрической части корпуса и треугольной формой входного патрубка. Этот циклон по эффективности не уступает циклону ЦН-15
При очистке воздуха от абразивных пылей нижнюю часть циклона необходимо бронировать корунд-цементом.
            Конструкциями предусмотрено несколько типов выхода воздуха из циклона
• раскручиватель с винтовой крышкой;
• раскручиватель - плоский щит;
• шахта с колпаком.
          Циклоны устанавливаются как на всасывающей так и на нагнетательной стороне вентилятора.
Оптимальная скорость запылёного воздуха на входе в циклон - 18,7 м/сек
Коэффициент гидравлического сопротивления - 1470

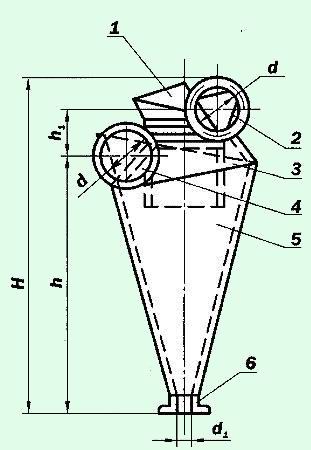

Циклон состоит из : 1 - раскручиватель с винтовой крышкой, 2, 4 - выходной и входной патрубок, 3 - крышка корпуса, 5 - корпус, 6 - пылеотводящий патрубок, 7 - раскручиватель (плоский щит), 8 - колпа
