Рукава резиновые высокого давления с металлическими оплетками неармированные 1Л,2Л поГОСТ 6286-73 ТУ2554-140-05800952-2006

Рукава резиновые высокого давления с металлическими оплетками неармированные ГОСТ 6286-73 ТУ2554-140-05800952-2006/DIN EN 853

Рукава высокого давления с металлоплетками неармированные применяются в качестве гибких трубопроводов в гидросистемах сельхозмашин, гидроприводов строительных, дорожных и коммунальных машин для подачи под высоким давлением бензина, керосина, моторных масел и как правило, там, где требуется возможно меньший
радиус изгиба рукавов.
Рукав высокого давления может быть изготовлен двух типов: с одной и двумя оплетками из металлической проволоки (тип I и тип II соответственно).

Работоспособны в районах умеренного и тропического климатов при температуре окружающего воздуха от -50°С до +70°С, а также в районах с холодным климатом при температуре от -60°С до +70°С. Рукава выпускаются длиной до 50 м.

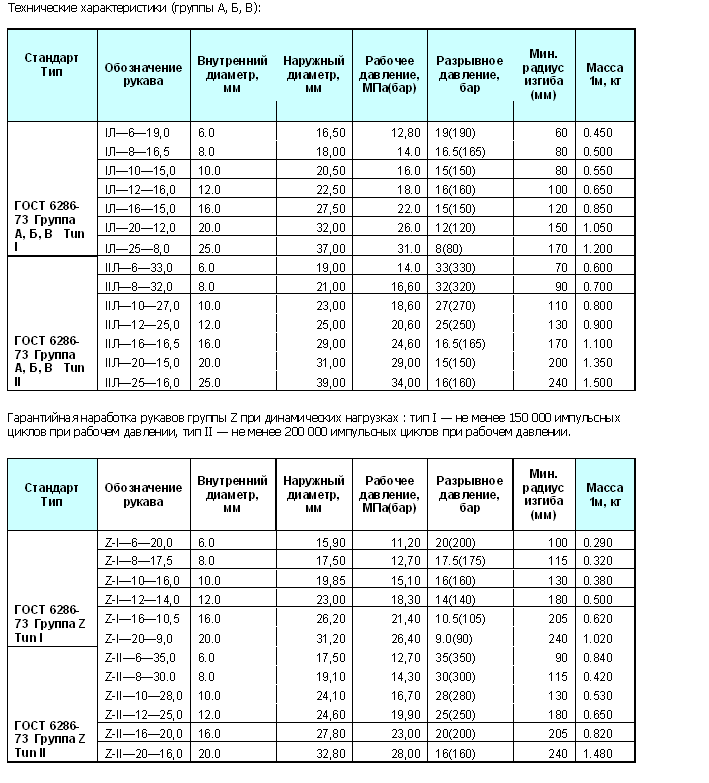

Каждый тип рукава высокого давления по разрывному усилию делят на группы А, Б, В, Z
oА - не менее 15 кг
oБ - не менее 17,5 кг
oВ и Z - не менее 20 кг
с запасом прочности на разрыв гидравлическим давлением 3Р (группы А, Б, В) и 4Р (группа Z). Рукава Z должны изготавливаться из проволоки с латунированной поверхностью.

Пример условного обозначения: Рукав IЛ-6-19.0 ГОСТ 6286-73

Рукав группы А, Б или В, тип I - с одним слоем оплетки из латунированной проволоки, внутренний диаметр 6.0мм, рабочее давление 19МПа.
Гарантийная наработка рукавов групп А, Б, В при динамических нагрузках - не менее 100 000 импульсных циклов при рабочем давлении

Условное обозначение:
Рукав 1Л-6*16,5-19 гр.А, ГОСТ 6286-73 где:                               Рукав 08-25-0450 (М16х 1,5), где
1-тип рукава                                                                      08 - внутренний диаметр рукава (мм);
Л-латунированная проволка                                            25 - давление (МПа);
6- внутренний диаметр                                                    0450 - длина (мм);
16,5- наружный диаметр                                                                   М16 х 1,5 - присоединительная резьба
19- рабочее давление МПа
Гр.А- изготовление из проволки с разрывнам усилием не менее 15кг
