Циклоны ЦОК для улавливания абразивной пыли
Предназначены для санитарной очистки вентиляционных выбросов от пыли с повышенными абразивными свойствами. Допускается применение циклонов при слипающихся пылях типа сажи и талька. Применяются в литейных, термических цехах, в цехах механической обработки металла, в заточных и обдирочных установках и др

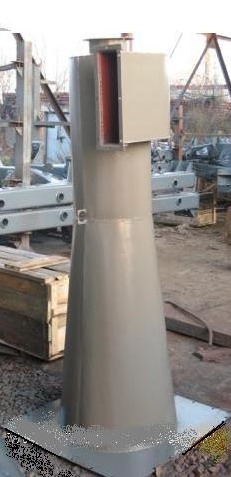

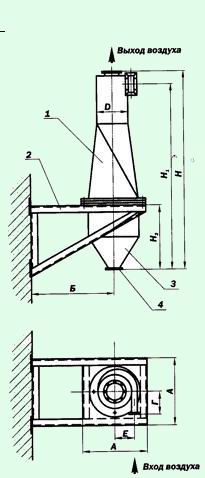

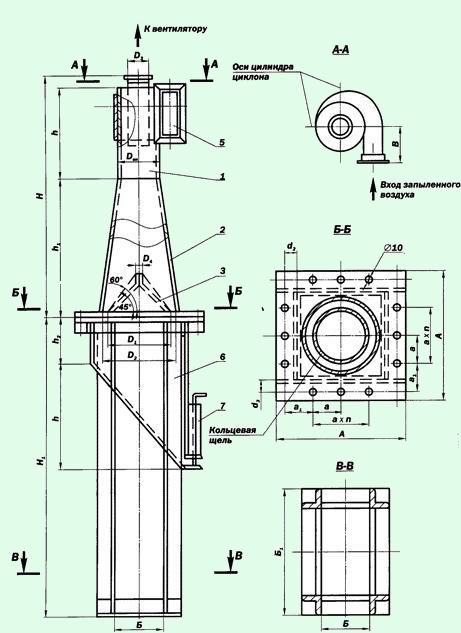

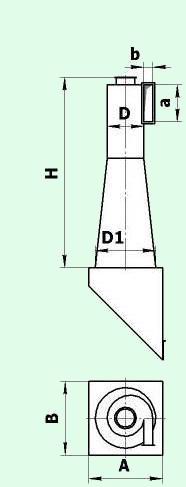

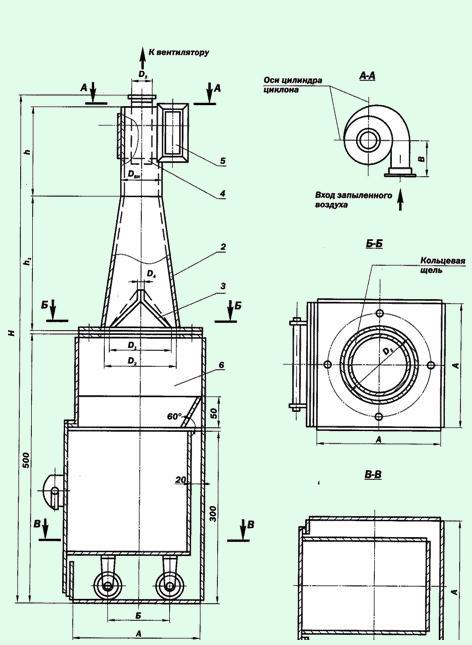

           Циклон состоит из цилиндрической части корпуса с завихрителем в виде "улитки", расширяющейся к низу конической части корпуса и пылесборника. Пылесборник может быть в виде бункера или выдвижного ящика. Бункера изготавливаются двух типов: с косым днищем и боковой выгрузкой и конической формы с выгрузкой снизу. При установке циклона на кронштейне бункер имеет коническую форму, а к пылевыпускному отверстию может подсоединятся затвор типа «мигалки» или шиберный затвор. Рекомендуется установка на кронштейне циклона диаметром не более 300 мм.Для повышения эффективности пылеосаждения и предохранения пыли от уноса из бункера в нижней части циклона устанавливается внутренний конус.
           Во избежание износа вентилятора при работе с абразивной пылью циклоны рекомендуется устанавливать перед вентилятором на всасывающей стороне. В этом случае для уменьшения гидравлического сопротивления циклона на выхлопном патрубке рекомендуется устанавливать "улитку". Чтобы продлить срок службы циклона, работающего с абразивными пылями, завихритель может быть изготовлен из низколегированной стали.
            Оптимальная скорость входа запылённого воздуха в завихритель равна 16м/сек.
Циклон эффективно работает при запылённости входящего не более 20 г/м3. Эффективность очистки циклона 92-98% и зависит от характера и дисперсности пыли, а так же от типоразмера циклона. Циклоны изготавливаются в климатическом исполнении УХЛ с категорией размещения 1,2,3 и 4 по ГОСТ 15150-69.

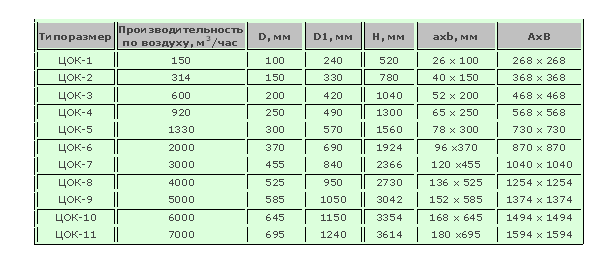

Диаметр: 100-690 мм
Производительность: 130 - 7000 м3/ч.
Эффективность очистки: 90%
Рабочая среда: пыль
