Циклоны ВЗП, ВЗПМ сов стречнымзакручивающим потоком для удаления пыли в системах аспирации и пневмотранспорта от технологического оборудования, разных отраслях промышленности

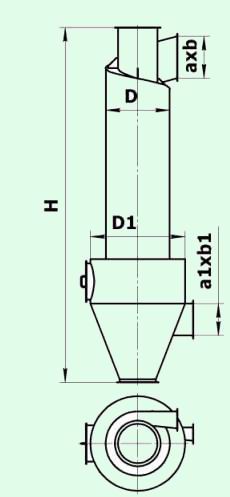

Циклоны ВЗП, Пылеуловители со встречными закручивающимися потоками.

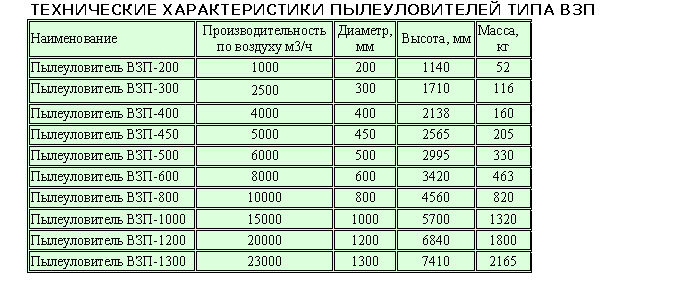

Пылеуловитель со встречными закрученными потоками ВЗП предназначен для очистки от отходов воздуха, удаляемого системами аспирации и пневмотранспорта от технологического оборудования в различных областях промышленности.

Пылеуловитель ВЗП работает по принципу центробежной сепарации частиц из газовой среды.
Очищаемый воздух поступает в пылеуловитель двумя потоками через патрубки корпусов завихрителей верхнего и нижнего потоков воздуха. Проходя через корпусы завихрителей, воздушные потоки закручиваются в одну и ту же сторону навстречу друг другу. Пыль под действием центробежной силы отбрасывается к стенке, смывается нисходящим верхним потоком через кольцевую щель под отбойную шайбу в бункер и удаляется из него через переходник с затвором - мигалкой в пылесборник.
Очищенный воздух через центральный выхлопной патрубок выводится из пылеуловителя.
Пылеуловитель ВЗП применяется для удаления:
- песчаной и глиняной пыли;
- цементной пыли;
- рудных и нерудных материалов;
- силикатной и асбестовой пыли;
- перечисленных выше видов пыли в отработанных дымовых газах.
Эффективность очистки воздуха 96-99%.

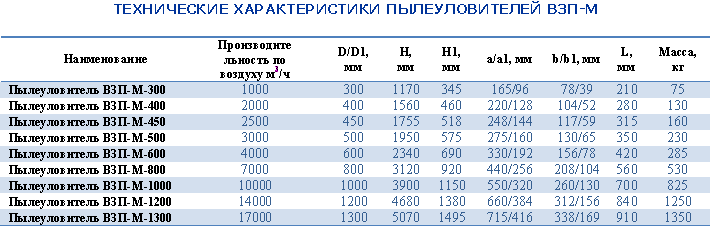

Циклоны-Пылеуловители ВЗП-М предназначены для улавливания пыли: волокнистой, средней и сильнослипающих пылей, в системах пневмотранспорта и аспирационных установках.

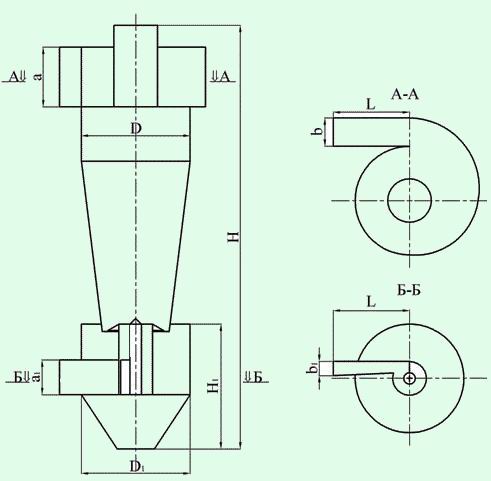

Пылеуловитель ВЗП-М отличается от пылеуловителя ВЗП более высокой эффективностью улавливания мелкодисперсной пыли. В циклоне ВЗП-М верхний завихритель улиточный.Пылеуловители ВЗП-М предназначены для улавливания пыли: волокнистой, средне и сильнослипающих пылей, в системах пневмотранспорта и аспирационных установках.Применяются в следующих отраслях промышленности: химической, деревообрабатывающей, пищевой, текстильной, легкой и т.д.За счёт улиточного завихрителя и наличия конического корпуса, достигнута большая эффективность очистки от мелкодисперсной пыли. Проходя через завихрители, воздушные потоки закручиваются в одну и ту же сторону навстречу друг другу. Пыль под действием центробежной силы отбрасывается к стенке, смывается нисходящим верхним потоком через кольцевую щель под отбойную шайбу в бункер пылеуловителя. Очищенный воздух через центральный выхлопной патрубок выводится из пылеуловителя.
Если требуется большая производительность, пылеуловители объединяются в группы по 2 и 4 в группе с общим подводом к завихрителям верхнего и нижнего потоков с общим бункером.
Оптимальная скорость - 3,5 м/с.
Оптимальная кратность расходов первичного и вторичного потоков - 0,69
Эффективносит очистки пылеуловителей ВЗП-М 98-99%.

Циклон ЦСМ-27 . Область применения: Предприятия теплоэнергетики.
Назначение: Очистка дымовых газов от твердых частиц в малых котельных и промышленных установках, работающих на естественной тяге дымовых труб. Для очистки дымовых газов, с температурой превышающей 400 ⁰С, внутреннюю поверхность цилиндрической и конической частей циклона следует футеровать огнеупорным материалом, а выхлопную трубу изготавливать из жаростойкой стали.
Исполнение: одиночное с правым и левым вращением газового потока. Форма бункера - цилиндроконическая.
Оптимальная скорость Vц, м/с 5,0
Vвх, м/с 11,5
Эффективность пылеулавливания циклонов ЦМС-27 (D=700 мм) при очистке дымовых газов от золы, с крупностью частиц характерной для топок паровых и отопительных котлов, работающих на естественной тяге, по данным ЦКТИ составляет 75 -85%.
