цепи_приводные_зубчатые_ПЗ_ГОСТ-13552-81,с_односторонним_двухсторонним

Цепи приводные зубчатые ПЗ выпускаются по ГОСТ 13552-81 и по стандарту предприятия.
Бывают 2-х типов -
1-С односторонним зацеплением,
2-С двухсторонним зацеплением

Приводные зубчатые цепи служат для передачи больших усилий с высокими (до 40 м/с) скоростями. Эти цепи подходят для скоростных металлообрабатывающих станков, текстильных машин, моторной транспортной техники.
За счет благоприятного угла зацепления и незначительных отдельных масс пластин возникает только слабый удар при входе в зацепление. Следствием этого является высокая плавность хода, а также точность вращения. При равных с приводными роликовыми цепями нагрузках зубчатые цепи имеют меньшие габариты.

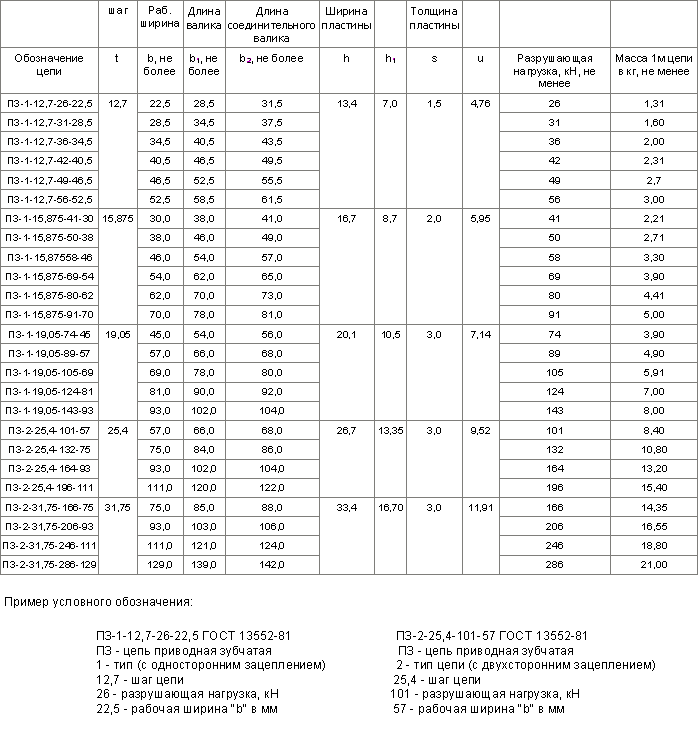

Цепи приводные зубчатые

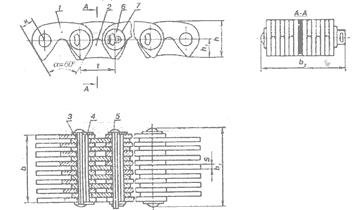

Рис. 1 Цепь приводная зубчатая с односторонним зацеплением
1-рабочая пластина; 2-пластина направляющая; 3-удлиненная призма; 4-внутренняя призма; 5-соединительная призма; 6-шайба; 7-шплинт.

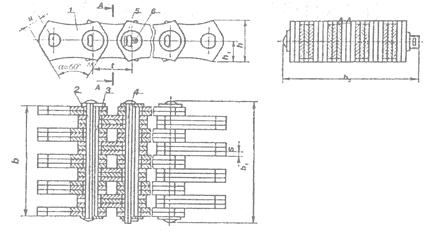

Рис. 2 Цепь приводная зубчатая с двусторонним зацеплением
1-рабочая пластина; 2-удлиненная призма; 3-внутренняя призма; 4-соединительная призма; 5-шайба; 6-шплинт
