Циклоны типа Ц, для улавливания древесных отходов стружки опилок

Циклоны Гипродрвпрома типа Ц предназначены для механического улавливания древесных отходов (стружки, опилок, пыли) в системе пневмотранспорта. Эти циклоны обладают высоким коэффициентом, очистки воздуха. Для волокнистой и слипающейся пыли данные циклоны применять не следует.

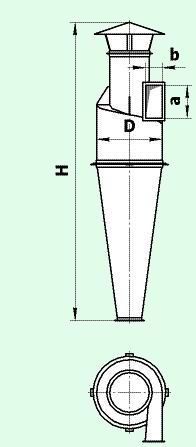

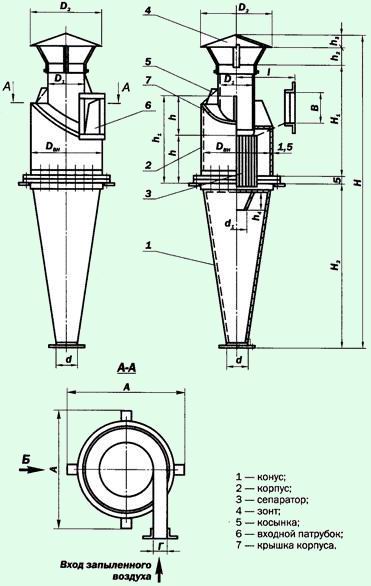

Циклон типа Ц состоит из корпуса, конуса, входного патрубка, зонта и выхлопной трубы с сепаратором. Наличие сепаратора в нижней части выхлопной трубы способствует дополнительному раскручиванию запыленного потока воздуха и, тем самым, увеличению эффективности очистки воздуха. В нижней части сепаратора установлено коническое кольцо, исключающее захват взмученных мелких частиц пыли потоком очищенного воздуха.

Циклоны Ц могут быть изготовлены правого и левого исполнения.
Результаты испытаний циклонов типа Ц, проведённых Тверским СМУ "ЦЕНТРПНЕВМОНТРАНСПОРТ" на ряде мебельных и деревообрабатывающих предприятий, показали их реальную эффективность. Степень очистки при улавливании совместно стружек и опилок составила 90,8% на циклонах больших диаметров и 97,5% на циклонах малых диаметров. При улавливании шлифовальной пыли эффективность составила соответственно 76% и 87%.
